Montage des fixations NNN BC sur des skis de randonnée nordique. Explications.

Testé par
Régis Cahn

Régis Cahn

  • 56 topos
  • 85 sorties
  • 92 tests
  • 0 avis
  • 243 actualités
  • author: Régis Cahn

Note du test 3/5

Bien souvent, c’est votre revendeur qui le fait et c’est tant mieux. La seconde solution consiste à le faire soi-même mais l’inconvénient c’est que le procédé manque de précision. Un professionnel aura l’avantage de disposer d’un gabarit fourni par le fabricant des fixations, alors que vous n’aurez pour vous aider qu’un schéma papier en guise de guide !


Notice de montage

Nous avons enquêté auprès de Francis, skiman chez Clavel (magasin à Grenoble) sur le montage de fixations NNN BC. Il nous dévoile les étapes-clés du montage des fixations sur des skis de randonnée nordique.

Condition de montage :
fleche_droite.png Lieu : en atelier
fleche_droite.png Type des skis : Skis Fischer Outbound (noyau bois)
fleche_droite.png Taille des skis : 179 cm
fleche_droite.png Ligne de côte : 70 – 60 – 65

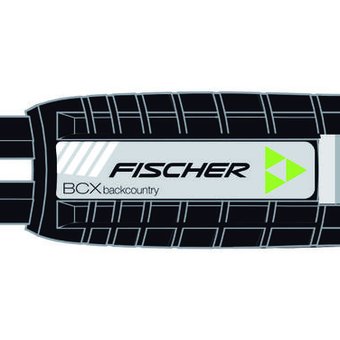

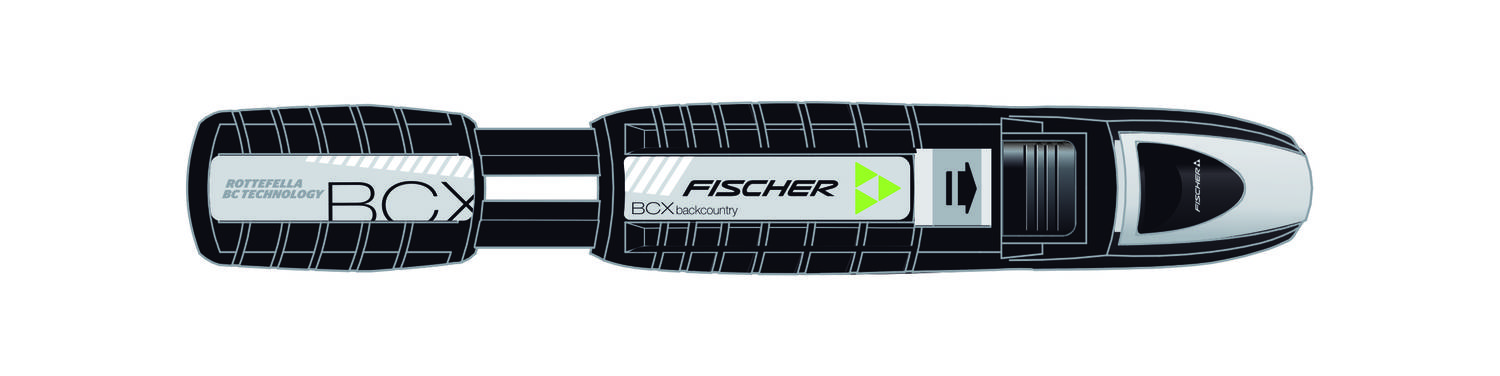

fleche_droite.png Fixations : BCX Auto Fischer norme NNN BC

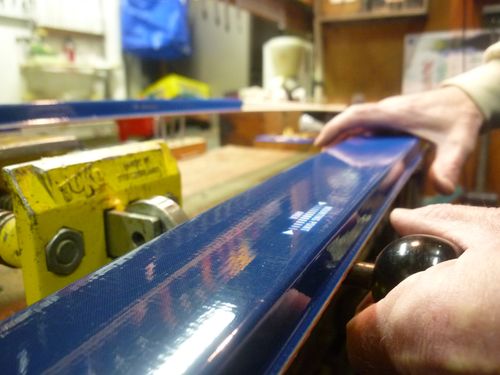

Étape 1 : Équilibrage
1) Équilibrage du ski : trouver le point d’équilibre. Cette étape consiste à trouver le point de balancier entre l’arrière et l’avant du ski. Pour y arriver, poser le ski sur un tournevis.
2) Marquage de ce point d’équilibre.
3) Contrôle des 2 skis. Le point d’équilibre entre les 2 skis peut être légèrement différent en fonction de la densité de matière et de l’apport de colle contenue dans la structure des spatules.

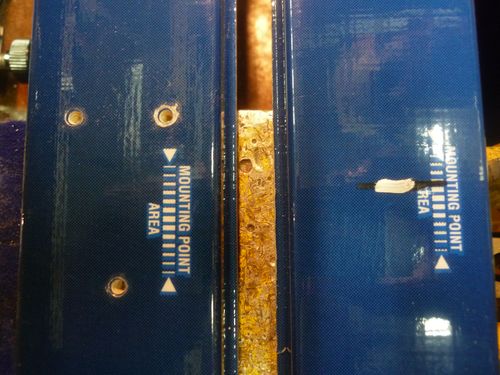

Recherche du point d'équilibre du ski

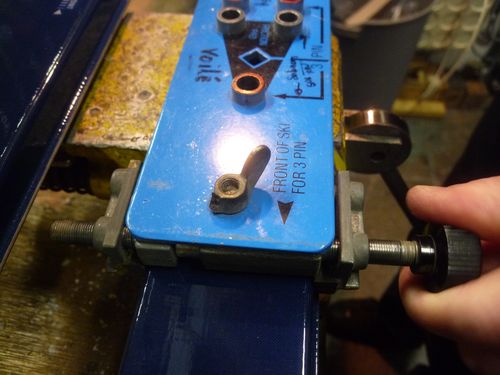

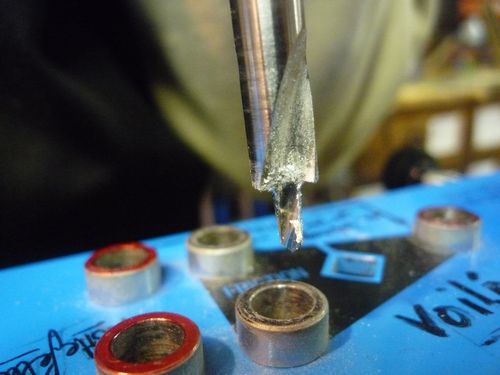

Mise en place du gabarit

Étape 2 : Mise en place du Gabarit
Un gabarit papier est livré dans la boîte de la fixation. Il est donc possible de ne pas faire appel à un professionnel pour le montage des fixations. L’inconvénient avec cette méthode, c’est qu’elle est moins précise qu’avec un gabarit « fabricant ». Le gabarit papier doit être découpé et méticuleusement placé sur les skis avant le perçage. Dans le cas du montage, Francis a utilisé le gabarit magasin fabriqué par Rottefella.

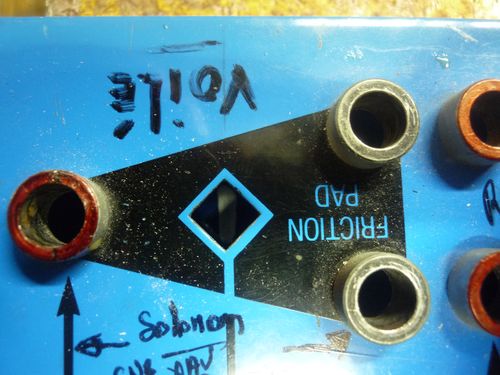

Vérifier l'emplacement des skis

1) Placer le gabarit sur le ski : le centrer et repérer le point de marquage par la fenêtre du gabarit.
2) Vérifier l’emplacement des trous.

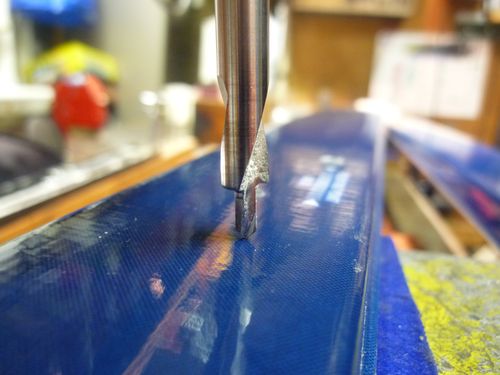

Étape 3 : perçage
Percer avec un foret de diamètre de 3,6mm (longueur de 15mm - longueur à adapter en fonction de l’épaisseur des skis).

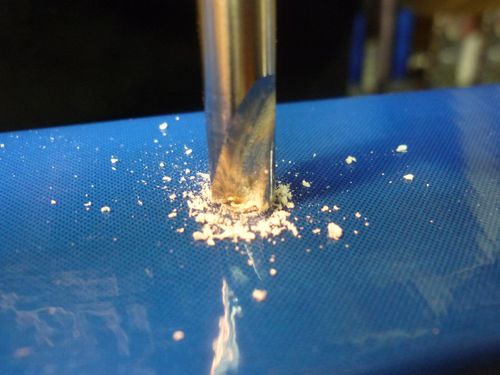

Perçage




Les fixations Fischer NNN BC (fabriquées par Rottefella) disposent de 5 points d’ancrage : 3 vis sur le devant, 1 vis intermédiaire, 1 vis au talon.
Le perçage : avec ce type de fixation, il faut commencer par les 3 premiers trous + le trou intermédiaire puis faire le dernier perçage en fonction de la taille de la chaussure (réglage du talon avant le dernier perçage – Taille de 36 à 47).

Étape 4 : collage

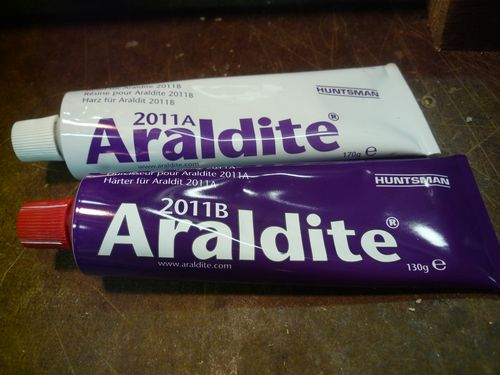

Après le perçage, enlever la sciure et enduire les trous avec de la colle (mélange de résine et d’un durcisseur - Araldite 2011A & 2011B). Elle permet un meilleur ancrage et protège la structure du ski de l’humidité.

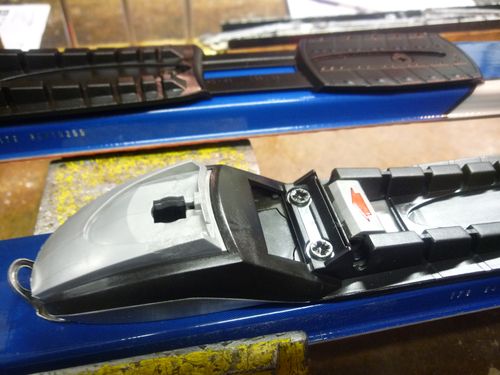

Étape 5 : visser
Visser la fixation NNN BC sur les skis

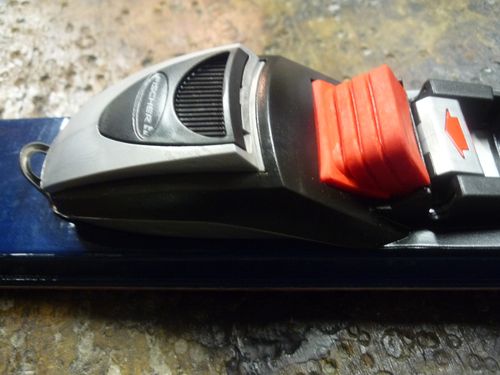

Étape 6 : finition

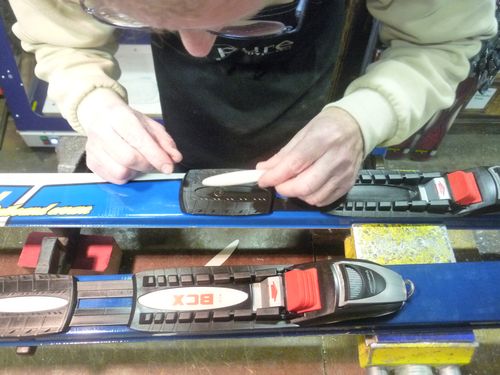

Elle consiste à disposer les petites pièces en caoutchouc (elles servent de ressort après la propulsion du ski), à coller les autocollants et à nettoyer les skis.




Durée totale du montage : environ 30 minutes


Entretien des fixations avec du silicone

Conseil : après le montage des skis, il est préférable d’entreposer les skis à l’envers afin que la colle se dirige vers la tête de la vis (La fixation résistera mieux à l’arrachement).

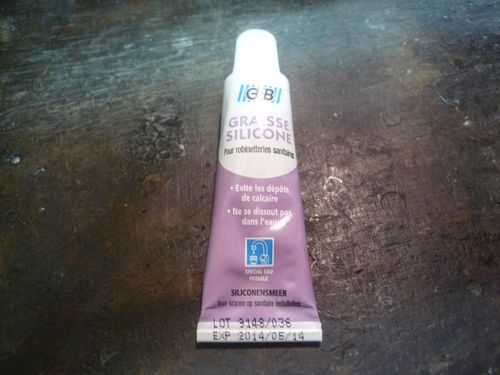

Entretien : utiliser de la graisse à base de silicone pour entretenir l’intérieur des fixations.

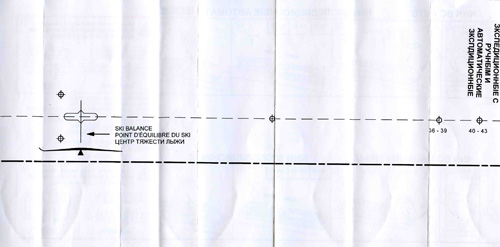

Gabarit papier

<object height="405" width="480"><param name="movie" value="http://www.dailymotion.com/swf/k6JwKNJfn2WcpqVtRt&amp;related=1"></param><param name="allowFullScreen" value="true"></param><param name="allowScriptAccess" value="always"></param><embed allowfullscreen="true" allowscriptaccess="always" height="405" src="http://www.dailymotion.com/swf/k6JwKNJfn2WcpqVtRt&amp;related=1" type="application/x-shockwave-flash" width="480"></embed></object>
Montage de fixations NNN BC - Magasin Pecoud à Mouthe (Film Mtriclin)
